Gauss Dromchla a Thuiscint: Cén Fáth a bhfuil Socrúchán Probe ríthábhachtach
DromchlaGaussIs é (Gs) an floscdhlús maighnéadach arna thomhas ag pointe ar leith ar dhromchla an maighnéid ag baint úsáide as braiteoir éifeacht Halla. Athraíonn an léamh go mór le:
Seasamh probe i gcoibhneas leis an ionad cuaille maighnéadach: ag an ionad cuaille, is é an léitheoireacht uasta; ag imeall cuaille, titeann léamh 20-50%.
Fad ón dromchla: Laghdaíonn Gauss thart ar an gcearnóg fad (m.sh., léann diosca 10mm N42 5,000 Gs ag an teagmháil, 3,000 Gs ag bearna 1mm, 1,200 Gs ag bearna 2mm).
Treoshuíomh an probe: ní mór an braiteoir Halla a ailíniú le treo an réimse mhaighnéadaigh; déanann tilt 10 gcéim earráid léitheoireachta 3-5%.
Dá bhrí sin, ní féidir dromchla Gauss a athdhéanamh ach amháin má choinnítear an taiscéalaí i bpáirc sheasta le brú teagmhála beacht agus suíomh. Maidir le QC, bainimid úsáid as céim mhótaraithe a shuíonn an taiscéalaí ag lárionad cruinn geoiméadrach gach aghaidh maighnéid le ±0.1mm in-atriallta. Cuirtear léamha Gauss i gcomparáid leis an lamháltas sonraíochta: i gcás bhaisc de 500 maighnéad, glacaimid má tá an meánléamh laistigh de ± 5% den ainmniúil agus go bhfuil an raon (uas-nim) laistigh de ±8%.
Tá Surface Gauss úsáideach le haghaidh:
Sórtáil tapa ar neart maighnéad ag iniúchadh ag teacht isteach.
lochtanna sciath a bhrath (bíonn tionchar ag boilgeoga nó scratches ar an réimse maighnéadach go háitiúil).
Ag fíorú aonfhoirmeacht maighnéadaithe thar bhaisc.
Coils Helmholtz agus Fluxmeters do Nóiméad Maighnéadach Iomlán
Is í an mhóimint mhaighnéadaigh iomlán (m, in A·m² nó μT·m³) slánchuid an mhaighnéadaithe thar thoirt an mhaighnéadaigh. Cinneann sé an chasmhóimint a fhorbraíonn mótar nó an fórsa a fheidhmíonn actuator. Murab ionann agus Gauss dromchla, tá an mhóimint mhaighnéadach iomlán neamhspleách ar shuíomh an taiscéalaithe agus ní athraíonn sé leis an suíomh tomhais.
Prionsabal tomhais fluxmeter: Cuir an maighnéad taobh istigh nó i gcoinne corna Helmholtz (péire cornaí comhionann eagraithe go comhaiseach le deighilt comhionann le ga an chorna). Iondaíonn réimse an mhaighnéid voltas sa chorna nuair a bhogtar an maighnéad isteach/amach nó nuair a rothlaíonn sé. Comhtháthaíonn an fluxmeter an voltas seo le himeacht ama, rud a thugann an nasc flosc iomlán, atá comhréireach go díreach leis an nóiméad maighnéadach.
Buntáistí a bhaineann le tomhas fluxmeter:
Fíor-athráite: éagsúlacht ±0.5% idir tomhais.
Neamhspleách ar chruth maighnéad (chomh fada agus a luíonn an maighnéad laistigh de réigiún réimse aonfhoirmeach an choil).
Soláthraíonn sé uimhir amháin (flosca iomlán) a chomhghaolann go díreach le chasmhóiminte mótair.
Cumasaíonn sé comparáid idir baisceanna maighnéad le muinín ard.
Míbhuntáistí: Cosnaíonn an daingneán tomhais $5,000-$15,000 le haghaidh córas corna Helmholtz (i gcomparáid le $300-$1,000 le haghaidh iniúchadh Halla). Tógann an tomhas 10-15 soicind in aghaidh an maighnéad (vs. 2-3 soicind do Gauss). Mar sin, úsáidtear fluxmeters le haghaidh baisc-samplála (m.sh., 10% de gach baisc) seachas cigireacht 100%.
Méadar Gauss vs Méadar Flux: Comparáid
| Maoin | Méadar Gauss (Tóraigh Halla) | Méadar Flux (Coil Helmholtz) |
|---|---|---|
| Cad a thomhaiseann sé | Dlús flosc dromchla ag pointe (Gs, T) | Móimint mhaighnéadaigh iomlán (Φ, A·m²) |
| Spleáchas ar shuíomh an taiscéalaithe | Criticiúil (lár vs. imeall) | Ceann ar bith (comhtháite thar maighnéad iomlán) |
| Ag brath ar treoshuíomh maighnéad | Criticiúil (ní mór ailíniú leis an réimse) | Íseal (tá maighnéad rothlaithe/titithe) |
| Atrialltacht (maighnéad céanna) | ±3-5% (le taiscéalaí láimhe) / ±1% (le port) | ±0.5% |
| Am tomhais in aghaidh an maighnéad | 2-5 soicind | 10-30 soicind |
| Costas trealaimh | $300-$3,000 | $5,000-$20,000 |
| Úsáid is fearr | Sórtáil 100% isteach/amach, seiceálacha tapa | Cáilíocht bhaisc, bailíochtú NPI, deimhniú custaiméara |
| Comhghaol leis an chasmhóimint mótair | Go dona (réimse dromchla ≠ flosc iomlán) | Sármhaith (go díreach i gcomhréir) |
Mar a Ráthaímid Comhsheasmhacht in Orduithe Bulc OEM
Ár bprótacal um dhearbhú cáilíochta maidir le mór-orduithe (Níos mó ná nó cothrom le 500 ríomhaire):
Fáil amhábhar: Sampla 5% de na bloic sintéaraithe isteach, tomhais Br agus Hcj ar permagraf (hysteresisgraph). Diúltaigh baisc má tá Br < luach sonraithe nó Hcj < min.
Meaisínithe: Tar éis meilt go dtí toisí deiridh, iniúchadh 100% tríthoiseach le CMM (meaisín tomhais comhordaithe) nó micriméadar léasair. Diúltaigh páirteanna lasmuigh de chaoinfhulaingt ±0.05mm.
Cumhdach: Tástáil reatha Eddy le haghaidh lochtanna brataithe ar 100% de na codanna. Ni-Cu-Ni-Cu{3}}Tiús nia tomhaiste ag XRF ar 10% de na páirteanna.
Maighnéadú: Maighnéadú gach maighnéad i maighnéadóir bíogach. Tar éis maighnéadú, seiceáil Gauss dromchla 100% ag baint úsáide as céim mhótaraithe (2 phointe tomhais in aghaidh an maighnéad). Glac leis má tá sé laistigh de ±5% den luach sonraithe.
Fíorú flosc: Ó gach baisc, roghnaigh 10 sampla (nó 5% i gcás baisceanna móra) agus tomhais an flosc iomlán ar fhlosmhéadar corn Helmholtz. Ríomh an meán agus an diall caighdeánach. Glac leis má tá an meán flosc laistigh de ±2% den luach ainmniúil agus CPK Níos mó ná nó cothrom le 1.33 (innéacs cumais phróisis).
Loingseoireacht: Cuir teastas QC san áireamh a thaispeánann meánmhéid Gauss, flosc, agus tomhais tríthoiseacha.
Má theipeann ar shampla fíorú sreabha (±2%), coinnítear an bhaisc iomlán le haghaidh tomhas flosc 100%. Déantar na haonaid ar theip orthu a leithscaradh agus a athmhaighnéadú nó a scriosadh.

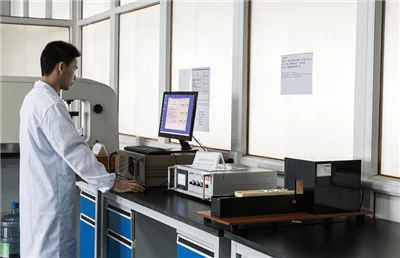

saotharlann a thaispeánann méadar Gauss le taiscéalaí Hall ag tomhas réimse dromchla maighnéad neoidimiam agus fluxmhéadar corna Helmholtz ag tomhas nóiméad maighnéadach iomlán le haghaidh fíorú comhsheasmhachta baisc.)
Le haghaidh prótacail cháilíochta mhionsonraithe maidir le d’ordú maighnéad mór – lena n-áirítear modhanna tomhais, critéir pas/teip, agus méideanna samplacha – tabhair cuairt le do thoil ar ár leathanach um Dhearbhú Cáilíochta ar ár suíomh Gréasáin.
Chun pacáiste QC a iarraidh le fíorú flux agus sonraí CPK, sonraigh le do thoil do riachtanas san ordú ceannaigh. Cuirimid tuairiscí cigireachta iomlána ar fáil do gach beart.
Ceisteanna Coitianta
C: An féidir liom nóiméad maighnéadach maighnéad atá cóimeáilte cheana féin i mótar a thomhas?
A: Ní hea, athraíonn iarann cúil agus rótar an mhótair an cosán flosc. Ní mór duit an maighnéad a thomhas roimh thionól. Maidir le rotors cóimeáilte, is féidir linn tairiseach chasmhóiminte (Kt) a thomhas chun neart maighnéad a bhaint go hindíreach, ach teastaíonn binse tástála mótair chuige seo.
C: Cad é an difríocht idir fluxmeter agus permagraph (hysteresisgraph)?
A: Tomhaiseann fluxmeter nóiméad maighnéadach iomlán (uimhir amháin). Tomhaiseann permagraph an cuar dímagnetaithe iomlán (Br, Hcj, BHmax) trí réimse seachtrach éagsúil a chur i bhfeidhm agus trí fhreagra an maighnéadaithe a thomhas. Úsáidtear permagraif le haghaidh fíorú ábhair, ní QC táirgeachta.
C: An soláthraíonn tú méadair Gauss calabraithe do chustaiméirí chun maighnéid a fhíorú ag a n-áis?
A: Tá. Díolaimid méadair Gauss inrianaithe NIST le deimhniú probe agus calabraithe. Praghas: $850-$1,500 ag brath ar an raon (0-20,000 Gs, 0-30,000 Gs). Calabrú molta go bliantúil ag saotharlann creidiúnaithe.
